16. कोणार्क सूर्य मन्दिर : क्षैतिज योजना और वास्तुमंडल - 2

भाग 12, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14 और 15 से आगे...

village

वास्तुमंडल को सही दिशाओं में स्थापित करने के लिये इस तथ्य का प्रयोग किया जाता था कि सूर्य पूर्व में उदित होता है और पश्चिम में अस्त। हालाँकि वर्ष की दो विषुव तिथियों को छोड़ सूर्य की आभासी गति वास्तविक पूर्व और पश्चिम की राह नहीं चलती और विषुवत वृत्त के सापेक्ष अक्षांश स्थिति के अनुसार उत्तर या दक्षिण की ओर झुकी रहती है; प्रारम्भिक उकेरण के लिये मध्याह्न (दुपहर) के पहले और पश्चात क्रमश: पश्चिम और पूर्व की ओर लम्बवत गड़े दंड की पड़ने वाली छाया पर्याप्त थी। इस काम के लिये जिस यंत्र का प्रयोग किया जाता था उसे ज्यामितीय समानता के कारण 'शंकु यंत्र’ (पश्चिम के gnomon का समतुल्य)  कहा जाता था।

cone2शंकु यंत्र वृत्ताकार आधार पर लम्बवत द्ंडिका को जमा कर बनाया जाता था। आधार का व्यास और दंडिका की ऊँचाई बराबर होते थे। सोलह अंगुल माप के यंत्र अधिक प्रचलित थे।

शुल्ब सूत्रों में वर्णित ज्यामिति और सरल गणित के प्रयोग द्वारा जटिल यज्ञ वेदियों की रचना की बात पहले बताई जा चुकी है। ईसा पूर्व दूसरी तीसरी सदी के कात्यायन शुल्ब सूत्र में शंकु यंत्र और उसके छाया प्रयोगों द्वारा पूर्व और पश्चिम दिशाओं का अंकन करने की विधि बताई गई है। वृत्त की परिधि पर दुपहर के पहले और बाद के छाया विन्दुओं को मिलाने से पूर्व और पश्चिम दिशाओं का लगभग अंकन कर लिया जाता था।  EW

 कात्यायन पूर्व पश्चिम रेखा के छोरों से रस्सी तान कर उसे क्रमश: उत्तर और दक्षिण की ओर खींच कर बनाये गये दो समद्विवाहु त्रिभुजों के शीर्षों द्वारा इन दिशाओं का निर्धारण करते हैं तो आपस्तम्ब मिस्री निर्माताओं के 'स्केल विभाजन' की तरह ही वितस्ति के बराबर यानि 12 अंगुल माप के समकोणीय विभाजनों का सहारा लेते हैं (5/12, 12/12, 13/12)।

shanku_chhaayaaशुल्ब सूत्रों के युग से प्रारम्भ हो आर्यभट, वाराहमिहिर, लल्ला, भास्कराचार्य के हाथों प्रयुक्त होते हुये यह शंकु यंत्र अठारहवीं सदी में जयपुर में बनी वेधशाला तक पिष्ठक, छायायंत्र, सूची आधार, चक्रादि रूप लेता रहा लेकिन विधि वही रही।  उज्जैन की वेधशाला में शंकु यंत्र का बड़ा रूप आज भी उपलब्ध है जिसके प्रयोग द्वारा सूर्य के गति पथ पर दृष्टि रखी जाती है।

सूर्य के झुकाव के कारण दिशा निर्धारण में हुई त्रुटि के शोधन की एक विधि:

  • एक ही समय पर आगे पीछे के दो दिनों में छाया बिन्दुओं का अन्तर साठ घटिका (आज के चौबीस घंटों) का छाया अंतर होगा।
  • पहले दिन के पूर्वी और पश्चिमी छाया बिन्दुओं के बीच के समयांतराल को छाया अंतर से गुणा करें। गुणनफल को साठ से भाग दें। भागफल उस समय के लिये छाया अन्तर को व्यक्त करेगा।
  • अब दूसरे दिन के छाया अन्तर को ध्यान में रखते हुये पूर्व या पश्चिम बिन्दुओं में से किसी एक को उत्तर या दक्षिण की ओर छाया अन्तर के बराबर खिसका दें। खिसकाने के लिये दिशा चयन इस पर निर्भर होगा कि सूर्यदेव उत्तरायण में हैं या दक्षिणायन में।

बाद में आर्यभट ने कोण, समय और ज्या सारिणी का प्रयोग करते हुये और परिशुद्ध विधि बताई। वर्ग को कई गुना विस्तारित करने की विधि तो शुल्ब सूत्र के समय से ही ज्ञात थी जिसके कारण लघु अंकन को पूर्ण आकार की क्षैतिज योजना का रूप देने में कोई कठिनाई नहीं होती थी।

वास्तुमंडल को दिशा अंकन के दौरान ही संयोजित किया जाता था। अनेक वर्गों वाले वास्तुमंडल और निर्माण की बाहरी सीमा परिशुद्धि के साथ अंकित करने की आवश्यकता के कारण ज्यामिति किंचित जटिल हुई और आधार वृत्त के साथ दूसरे वृत्त भी प्रयुक्त किये जाने लगे:

  1-1   उत्तर दक्षिण अक्ष अंकित करने के पश्चात पूर्व पश्चिम अक्ष ऐसे अंकित किया जाता था:
1-2

और यह रहा वास्तुमंडल का संयोजन:

sanyojanभिन्न भिन्न परिमापों के वास्तुमंडल एक दूसरे से सटा कर इच्छित ऐक्षिक आरेखण में अंकित किये जाते और गर्भगृह, सभामंडप, नृत्यमंडप और भोगमंडपादि की संयुक्त क्षैतिज योजना भूमि पर अंकित हो जाती।

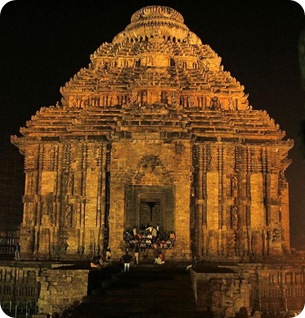

konark_temple_night

___________________________________

sculpture_at_konark_templeस्रोत:

  • भारत में गणित - किम प्लोफ्कर gargaj_mahadev_temple_Indore_Plan
  • दक्षिण भारतीय मन्दिर एवं भवन स्थापत्य तंत्र - के. जे. ओइजेवार
  • प्राचीन भारत के ज्योतिष यंत्र - शेखर नारवेकर
  • हिन्दू स्थापत्य पर लेख - राम राज
